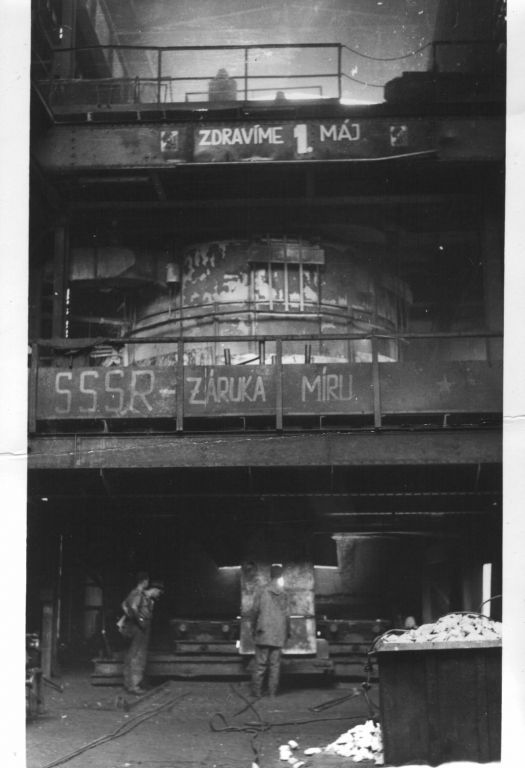

„SSSR záruka míru“ (viz r. 1968). Pravděpodobně začátek pecí pod kouřovody.
Deset ležatých pecí Ø 3,6 m a délky 60 m. Rotační pece měly zóny předehřívání, redukce a spékání. Pohled asi od magnetky, vzadu 2 haly Ústředních dílen údržby, vpravo začátek pecí.
Vstupní zóna předehřívání. Nosný prstenec a zakrytý prstenec pohonu včetně hydraulických převodovek.

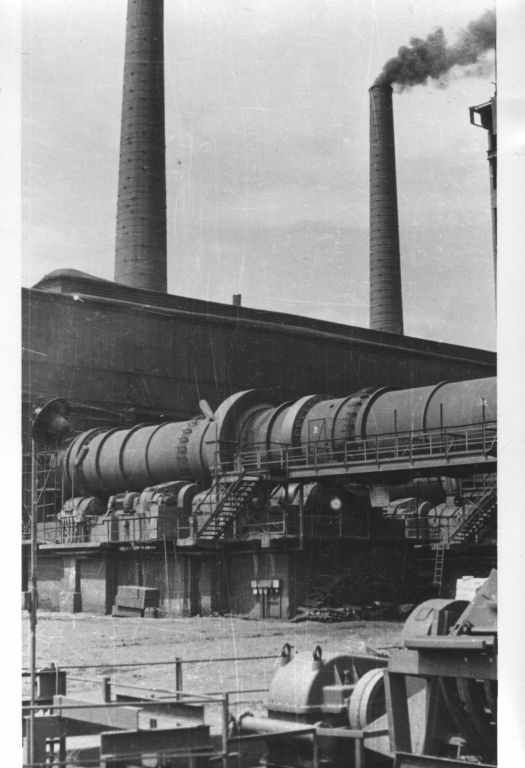

Začátek pecí s kouřovody a komíny. Vzadu denní zásobníky s vážnými vozíky.
Střední část pecí, vzadu magnetka, vpředu Tatra 138 a autojeřáb HCS 5, tedy kolem r. 1960.
Detail pecí. Pod pecemi bylo trvale až 40 cm jemného prachu. Vpravo šikmý nakladač prachu americké výroby, tzv. „Jooj“.

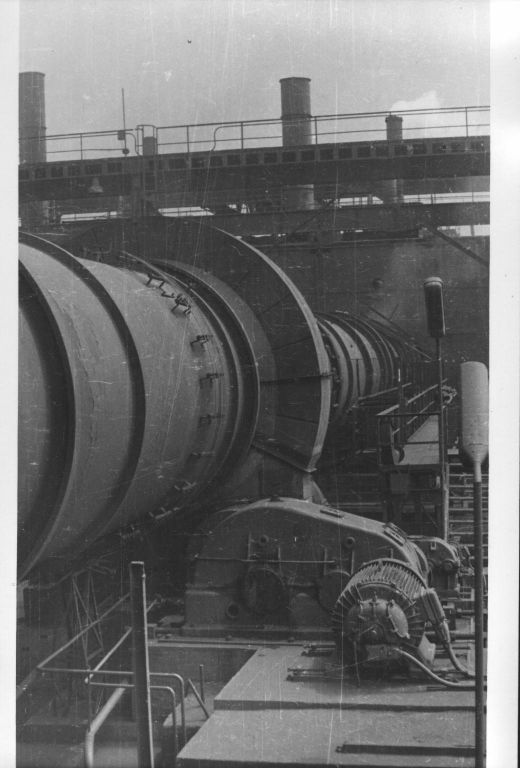

Detail pohonu pece s krytým ozubeným prstencem, hydraulickou převodovkou a elektromotorem. Nosné nezakryté prstence pece se otáčely na kladkách.
Téměř všechny pece byly netěsné. Zde pravděpodobně konec pecí, zóna spékání

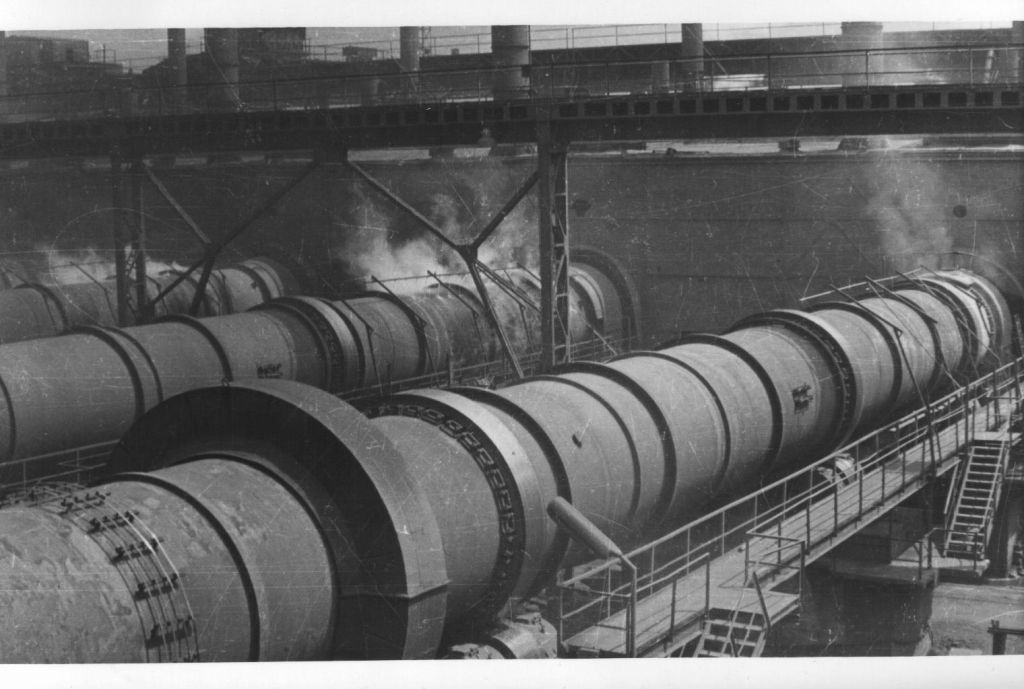

Detail pecí. Pec měla 6 nosných nezakrytých prstenců.
Podjezd pod pecemi. Vpředu demontované elektromotory pohonu pece, v podjezdu čelo výpadu z pece.

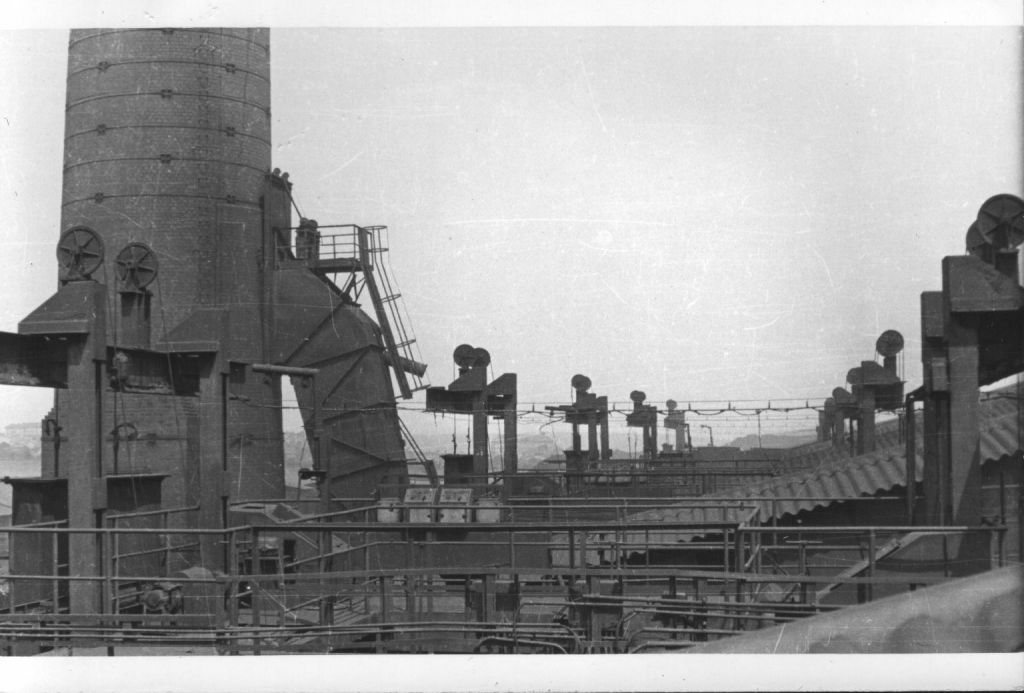

28 Detail kouřovodů se škrtícími klapkami a komín. Veškeré spaliny nebyly nikdy odprašněny ani odsířeny. Spad v okolí Dýšiny byl 1700t/km2/rok (Sofron 1999).
Detail pohonu pece.
Detail nosných prstenců a kladek. Většina údržby se dělala palicí a autogenem (soupravy vpravo nahoře).
Detail nosných kladek. Podjízdná výška pod pecemi 3,8 m a nápis „!Pozor nebezpečí! Na peci je namontován ventilátor, ..... je přísně zakázáno!“
Údržbáři na peci.
Skládka spečence a mostový jeřáb s drapákem. Vlevo konec pecí s výpadem, vpravo nejsou vidět kulové mlýny (později lamináty), vzadu magnetka.
Vodou chlazený spečenec je vynášen článkovým pancéřovým dopravníkem od pecí na skládku.
Zkušební poloprovoz na výrobu housek z odsířených hrudek byl jen na peci č. 1, nikdy však nefungoval.
Totéž jako 35.
Vlevo mlýnice s kulovými mlýny, později za RND provoz lamináty. Vpravo vzhůru vede most pasu na magnetku, vzadu mostový jeřáb na skládce spečence.

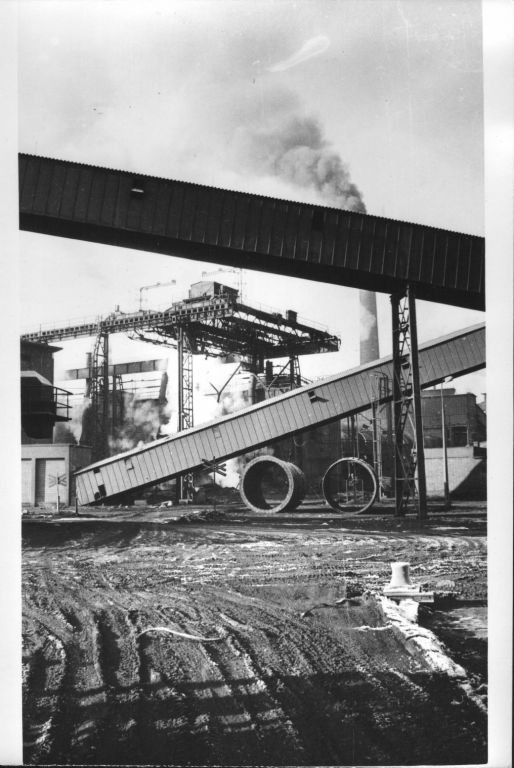

Mosty pasů, vpředu magnetka – lanovka, za ním kulová mlýnice – magnetka, vzadu skládky spečence.
Taviči. Usmívající se osádka pecí pravděpodobně přeplnila plán, tak budou prémie a bude svítit obrovská hvězda.
Zleva ss: Havlíček z Klabavy, za RND na tryskači, 7. Švec z Chrástu, býv. cukrář, Mitáček ze Slovenska, otec S. Šatrové.
